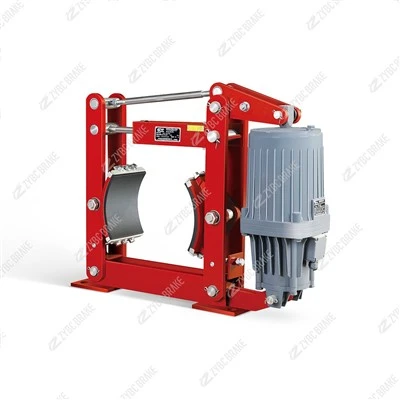

YWZ4(ZYTD)-150/D25 Барабанна спирачка





1. Интерпретация на модела и основна функция

Кодът на модела на YWZ4(ZYTD)-150/D25 отразява неговата оптимизация на дизайна и съвпадащите компоненти, улеснявайки бързото сдвояване на оборудването:

Моделен сегмент	Значение
YWZ4(ZYTD)	Барабанна спирачка от 4-то-поколение с ZYTD-тип структурна оптимизация (пружинно-зацепено, електро-хидравлично освободено)
150	Диаметър на спирачния барабан: 150 мм (среден{1}}барабан за леки-до-средни натоварвания)
D25	Съответстващ модел на електро-хидравличен тласкащ двигател (серия D-, 25 обозначава параметрите на тягата/мощността)

Неговите основни функции са насочени към безопасността и контрола на средни{0}}машини:

Нормално спиране: Плавно забавяне или спиране на машината по време на рутинна работа, адаптиране към периодични или непрекъснати работни цикли.

Аварийно спиране: Бързо включване при загуба на мощност, превишаване на скоростта или системни повреди за предотвратяване на бягство на машината и потенциални злополуки.

Задържане на статично натоварване: Обезопасяване на товари (напр. повдигнати стоки, конвейерни материали) по време на престой, поддръжка или прекъсване на захранването, за да се избегне случайно движение.

---

2. Принцип на работа

YWZ4(ZYTD)-150/D25 работи на aотказ{0}}безопасен принцип (пружина-задействана за спиране, електро-хидравлична тяга за освобождаване), гарантирайки безопасност дори ако системата за захранване или задействане се повреди. Неговият работен цикъл включва три ключови състояния:

2.1 Задействане на спирачката (състояние на безопасност)

Когато машината е неподвижна, в аварийна ситуация или е изключена, вътрешните компресионни пружини с високо напрежение се разширяват, за да избутат двойните спирачни челюсти навън.

Спирачните челюсти (облицовани с високо-ефективен фрикционен материал) се притискат плътно към вътрешната повърхност на въртящия се барабан. Триенето между обувките и барабана генерира стабилен спирачен момент, спирайки барабана или го задържа неподвижен.

2.2 Освобождаване на спирачката (работно състояние)

Когато машината трябва да работи, съответстващият електро-хидравличен тласкащ двигател D25 се активира. Двигателят преобразува електрическата енергия в линейна хидравлична тяга (номинална: 250 N).

Тягата дърпа интегрирания лостов механизъм, компресира вътрешните пружини и прибира спирачните челюсти от барабана-, създавайки 0,3–0,6 mm луфт.

Барабанът се върти свободно с вала на машината, което позволява нормална работа (напр. движение на конвейера, повдигане на лебедка).

2.3 Аварийна реакция (състояние на повреда)

В случай на загуба на мощност, повреда на тласкащия двигател или аварийно изключване, тягата на тласкащия двигател се разсейва мигновено.

Пружините за натиск се разширяват за по-малко от или равно на 0,4 секунди, задвижвайки спирачните челюсти да захванат барабана-задействайки спирачката бързо, за да спрат машината и да избегнат опасности.

---

3. Основна структура и ключови компоненти

YWZ4(ZYTD)-150/D25 разполага с оптимизиран, модулен дизайн с четири критични подсистеми, балансиращи издръжливост и лесна поддръжка:

3.1 Комплект спирачен барабан и челюст (фрикционна сърцевина)

Спирачен барабан: 150 мм диаметър, изработен от сив чугун HT250 със закалена и темперирана вътрешна повърхност (твърдост HB 200–240) за повишена устойчивост на износване и разсейване на топлината. Монтира се на вала на машината чрез шпонков канал и фиксираща гайка.

Спирачни челюсти: Две дъгообразни стоманени обувки (материал Q235), облицовани с фрикционни подложки от керамична-смола (коефициент на триене μ по-голям или равен на 0,38). Накладките са завинтени към челюстите за бърза смяна без разглобяване на цялата спирачка.

Опора за обувки и панти: Лята стоманена опора с-устойчиви на износване втулки, която гарантира, че обувките се люлеят плавно по време на захващане/освобождаване, като се избягва задръстване.

3.2 Задействащ и пружинен механизъм (Power Core)

Съответстващ електро-хидравличен тласкач D25: Осигурява линейна тяга (250 N) за освобождаване на спирачката. Той интегрира три-фазен променливотоков двигател (380V, 50Hz), хидравлична помпа и цилиндър с номинална мощност от 0,18 kW. Двигателят се отличава с компактен дизайн за лесна интеграция.

Компресионни пружини: Стоманени пружини от -висока якост 65Mn, които осигуряват сила на затягане (3–4 kN) за задействане на спирачката. Предварителното напрежение на пружината се регулира чрез гайка за фина-настройка на спирачния момент.

Подсилен лостов механизъм: Стоманени лостове с удебелени рамена (5–8 mm) за ефективно предаване на тягата, намаляване на деформацията при натоварване и осигуряване на последователно освобождаване.

3.3 Компоненти за безопасност и контрол (контролно ядро)

Крайни изключватели: Допълнителни двойни сензори за положение (един за „напълно задействан“, един за „напълно освободен“), които изпращат сигнали до PLC на машината. Това позволява блокиращо управление (машината стартира само когато спирачката е освободена, спира, ако спирачката не се задейства).

Винтове за регулиране на хлабината: Разположени върху опората на челюстта, те позволяват прецизно регулиране на хлабината на спирачката (0,3–0,6 mm), за да се поддържа стабилна спирачна ефективност при износване на накладките.

Лост за ръчно освобождаване: Механичен лост на тласкащото устройство за ръчно освобождаване на спирачката при загуба на мощност, улесняващо поддръжката и аварийното нулиране.

3.4 Компоненти за монтаж и защита (ядро за издръжливост)

Регулируема основа за монтаж: Стоманена основа с отвори за ±8 mm хоризонтална/вертикална настройка, опростяваща подравняването спрямо спирачния барабан по време на монтаж.

Капак против прах и пръски: Капак от ламарина със защита IP55, предпазващ вътрешните компоненти от прах, леки водни пръски и промишлени отпадъци.

Анти{0}}корозионно покритие: Покритие от епоксидна смола (80–100 μm) върху външни метални части за устойчивост на ръжда и лека химическа корозия (напр. индустриален прах, влажност).

---

4. Основни характеристики и предимства

YWZ4(ZYTD)-150/D25 се отличава със своята оптимизирана структура, надеждна производителност и адаптивност, с основни предимства:

4.1 Неуспешно-безопасно и високо ниво на безопасност

Пружинният-зацепен дизайн осигурява автоматично спиране при повреда на мощността или тласкащото устройство, елиминирайки риска от бягство на машината-което е критично за средни-товарни повдигащи и транспортни съоръжения, където безопасността е от първостепенно значение.

4.2 Оптимизирана структура и стабилност

Структурната оптимизация тип ZYTD- (подсилени лостове,-устойчиви на износване втулки) подобрява структурната твърдост, намалявайки вибрациите по време на работа и удължавайки експлоатационния живот с 20% в сравнение със стандартните модели YWZ4.

4.3 Лесна инсталация и поддръжка

Модулните компоненти (сменяеми подложки, независим двигател) и регулируемата монтажна основа опростяват инсталирането и подравняването на -на място.

Фрикционните накладки могат да се сменят за по-малко от или равно на 20 минути; тласкащото устройство може да се разглобява, без да се премахва тялото на спирачката, което намалява времето за престой при поддръжка.

4.4 Стабилно спиране и разсейване на топлината

Фрикционните накладки от керамична-смола поддържат стабилно триене (μ по-голямо или равно на 0,38) при различни температури (-20 градуса до 100 градуса), осигурявайки постоянен спирачен момент (150–250 N·m).

Удебелената стена на барабана HT250 (12–15 mm) и гладката вътрешна повърхност подобряват разсейването на топлината, като избягват термичното избледняване по време на високо-честотно спиране.

4.5 Гъвкав и икономически-ефективен

Съвместим с различни малки{0}}до-средни машини (лебедки, конвейери, малки кранове) благодарение на гъвкавия си монтаж и регулируемия спирачен момент.

Балансира производителност и цена, което го прави икономичен избор за общи индустриални приложения и леко минно оборудване.

---

5. Типични приложения

YWZ4(ZYTD)-150/D25 се използва широко в промишлени машини със среден товар в различни отрасли:

Средни лебедки и подемници: Предпазни спирачки за електрически лебедки и малки подемници в работилници, строителни площадки и леки мини-задържащи повдигнати товари (1–10 тона) сигурно по време на работа и престой.

Лентови транспортьори: Спирачки за леки-до-средни лентови транспортьори в логистични центрове, циментови заводи и малки въглищни мини-предотвратяване на обратното движение на наклонени конвейери и осигуряване на плавен старт-спиране.

Механични трансмисионни системи: Спирачки за малки скоростни кутии, помпи и вентилатори в общи машини-контролиращи скоростта и бързо спиране по време на неизправности за защита на оборудването.

Малки кранове: Предпазни спирачки за стрелови кранове и портални кранове в малки работилници и складове-осигуряващи надеждно спиране за леки-до-средни товари (По-малко или равно на 15 тона).

---

6. Технически спецификации

Параметър	Спецификация (YWZ4(ZYTD)-150/D25)
Тип продукт	Отказ{0}}безопасна пружина-включена барабанна спирачка (електро-хидравлично освободена, ZYTD-оптимизирана)
Спирачен барабан
- Диаметър	150 мм
- Материал	HT250 сив чугун
- Максимална скорост	По-малко или равно на 1200 RPM
Номинален спирачен момент	150–250 N·m
Съответстващ тласкащ двигател (D25)
- Сила на тягата	250 N
- Номинална мощност	0,18 kW
- Захранване	380V AC (50Hz)
Фрикционни накладки
- Материал	Композитна-керамична смола
- Коефициент на триене (μ)	По-голямо или равно на 0,38
- Срок на експлоатация	По-голям или равен на 10 000 работни часа
Условия на работа
- Температурен диапазон	-20 градуса до 100 градуса
- Клас на защита	IP55
- Относителна влажност	По-малко или равно на 90% (без-кондензация)
Време за реакция
- Ангажираност	По-малко или равно на 0,4 секунди
- Освобождаване	По-малко или равно на 0,3 секунди
Тип монтаж	Монтиран-основно
Тегло	≈ 20–25 кг
Стандарти за съответствие	GB/T 18839, JB/T 6406

YWZ4(ZYTD)-150/D25 комбинира оптимизиран структурен дизайн, надеждна-безопасна производителност и гъвкавост, което го прави практичен компонент за безопасност за малки-до{-средни въртящи се машини, където оперативната безопасност, стабилността и лекотата на поддръжка са ключови изисквания.
