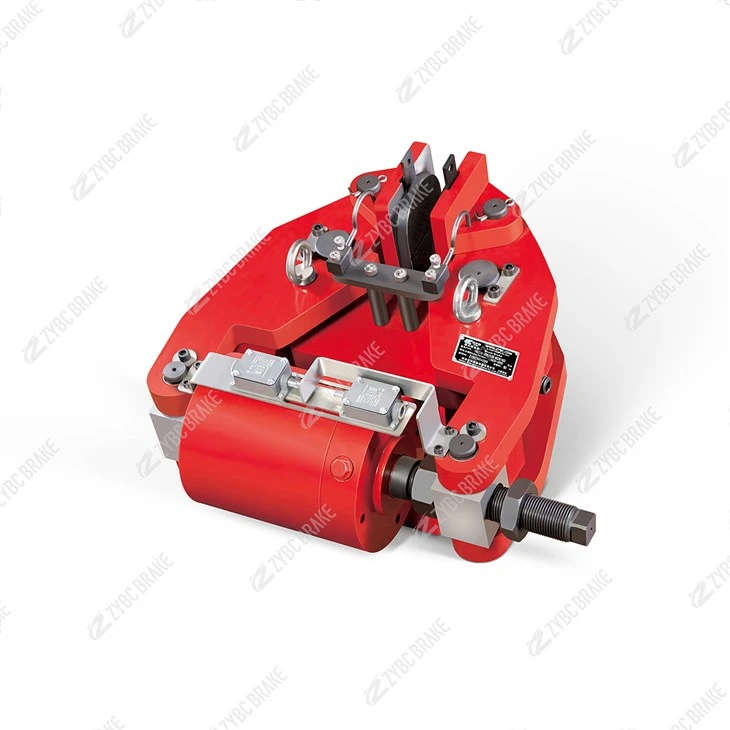

SBD125-Хидравлична предпазна дискова спирачка
Общ преглед и декодиране на модела SBD-A е подобреният вариант на оригиналната фамилия безопасни спирачки SBD. Защитният -шублер се монтира върху вала на барабана, захваща спирачния диск чрез фрикционни накладки и се поддържа в състояние на „спиране“ от дисков-пружинен пакет; масло под налягане от HPU...
Описание
Общ преглед и декодиране на модела
SBD-A е подобреният вариант на оригиналната фамилия безопасни спирачки SBD. Защитният -шублер се монтира върху вала на барабана, захваща спирачния диск чрез фрикционни накладки и се поддържа в състояние на „спиране“ от дисков-пружинен пакет; маслото под налягане от HPU прибира буталото и освобождава спирачката. Това е стандартната ниско{5}}скоростна-предпазна спирачка на вала на китайски-произведени кранове, отговаряща наJB/T 10917-2008(диск/спирачен апарат).
| Код | Смисъл | Стойност за тази единица |
|---|---|---|
| SBD | Предпазна спирачка, дисков тип (приложена пружина-) | Семейство SBD |
| 125 | Номинална обща сила на затягане | 125 kN(≈ 90 kN ефективна спирачна сила) |
| A | Монтажно/конструктивно изпълнение | Тип - (размери A, C, d1, d2 на маса) |
| -D×t | Диаметър на диска × дебелина (суфикс на поръчка) | напр.. -1600×30 → Ø1600 / 30 mm |
| I / II | Суфикс на-версията за монтаж | Инсталиране на I-версия или II-версия |
| R / L | Опция за ограничаване на освобождаването / износването | Допълнителни крайни превключватели за отворено{0}}положение и-износване |
Технически данни
| Параметър | SBD125-A | Забележка |
|---|---|---|
| Обща сила на затягане | 125 kN | Оценка; настройка чрез регулиране на -гайка + бутало-издатина на пръта L |
| Спирачна (ефективна) сила | 90 kN | Налична сила при диаметър на триене |
| Работно налягане на цилиндъра | 9 MPa (≈90 bar) | HPU трябва да достави По-голямо или равно на това, за да бъде пуснато |
| Обем на маслото за освобождаване | 90 мл | На отвор; съответно оразмерете HPU |
| Освободен (отворен) просвет | 0,75 – 1,5 мм | Униформа от двете страни; автоматично-компенсирано според износването на накладките |
| Диаметър на спирачния диск D | Ø800 – Ø1800 мм | d1=D − 135 (mm); d2max=D − 270 |
| Коефициент на триене μ | 0,35 (изчисление) / 0,36 (номинално) | Твърда подплата без{0}}азбест |
| Спирачен момент M | M = μ × d1 × F (N·m) | Вижте §4 изчисление |
| Тегло | 195 кг | Монтаж на шублер |
| Задължение / отговор | Бързо затваряне, кратко време за захващане | Аварийно дежурство / паркинг; не непрекъсната услуга на триене |
| Монтажни болтове | Основни болтове (вижте димерите A, C) | Въртящ момент според спецификацията |
Условия на работа
Околна температура:−20 градуса до +40 градуса(някои източници -25 градуса; потвърдете за доставчик / тропическа опция)
Относителна влажност По-малко или равно на 90%, без кондензация; надморска височина По-малка или равна на 2000 m
Няма силна корозия, няма запалима/експлозивна атмосфера при спирачката -стандартният SBD НЕ е защитен-взривно; използвайте серия BYWZ5 / DYW / Ed.Ex за опасни зони
