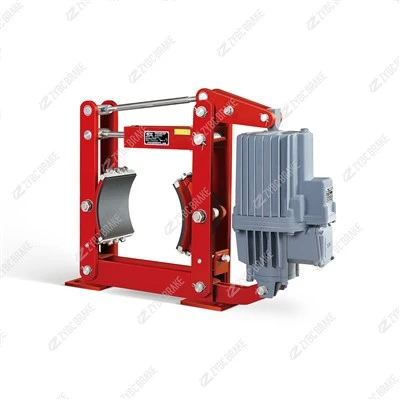

YWZ4-150/E30 пружина-приложена барабанна спирачка с хидравлично освобождаване

Общ преглед на продукта

YWZ4-150/E30 е пружинно-приложена, електрохидравлично освободена барабанна спирачка. Тласкащото устройство Ed30/5 създава хидравлично налягане, удължава тласкащия прът и отваря обувките срещу пружината. Прекъснете захранването и пружината веднага изтегля обувките обратно върху барабана.

Това не е само{0}}задържаща спирачка за безопасност. Това е работна спирачка за нормално забавяне и спиране в неопасни зони. За експлозивни атмосфери използвайте -защитената от експлозия версия - не поставяйте стандартен YWZ4 в зона с газ или прах.

Спирачката заменя старите модели YWZ3. Схемата на монтажните отвори остава в същия клас, така че модернизацията е бърза: развийте старата спирачка, завинтете YWZ4-150/E30, свържете тласкащото устройство, регулирайте предварителното натоварване на пружината.

Бележка за монтаж и модернизация

YWZ4-150/E23 и YWZ4-150/E30 споделят една и съща обвивка A347 / C160 / D150 / H-основа.

YWZ4-150/E23: 100 N·m, H=437 mm, 25 kg.

YWZ4-150/E30: 120 N·m, H=461 mm, 29 kg.

За да преминете от E23 към E30, трябва да промените тласкащото устройство и предварителното натоварване на пружината, а не фундаментните болтове. За да замените стар YWZ3, проверете диаметъра на колелото=150 mm, ширината на главината спрямо C=160 mm и плика A / H / K, преди да поръчате.

Принцип на работа

Включете - освобождаване

Моторът Ed30/5 задвижва центробежната помпа, хидравличното налягане удължава буталото, обувките се отварят срещу пружината, барабанът се движи свободно.

Изключете спирачката -

Пружинната сила затваря обувките върху барабана. Не е необходимо електрическо захранване за задържане на спирачката.

Безотказно-

Загуба на напрежение, падане-на контактора, повреда в управлението - пружината печели. Спирачката е затворена.

Правете/Не правете

направете:

Проверете диаметъра на колелото, ширината на главината и A/H/K преди поръчка.

Прочетете предварителното натоварване на пружината на скалата, не се доверявайте само на въртящия момент на табелката.

Използвайте не-азбестова облицовка, която отговаря на задълженията.

Проверете равното разстояние след смяна на обувките.

Не:

Не използвайте стандартен YWZ4 в зони с експлозивен газ или прах.

Не заварявайте и не завързвайте тласкащия прът, за да принудите спирачката да се отвори.

Не пускайте тласкача на грешно напрежение без потвърждение.

Не регулирайте въртящия момент само чрез шиммиране на обувката.

Типични приложения

Ход на количката на мостов кран

Подемник и спирачка на предната част{0}}на лебедката

Задвижвания с въртящ се пръстен

Ролка на главата на лентовия транспортьор

Работилни кранове и стрелови кранове

Спомагателни задвижвания на стакер-регенератор

Не{0}}опасни промишлени машини.

Технически данни

Артикул	YWZ4-150/E30
Спирачен момент	120 N·m
Диаметър на спирачното колело D	150 мм
Отстъпление/разчистване E	0,6 мм
Съответстващо тласкащо устройство	Ед30/5
Тяга на тласкача	300 N
Ход на тласкащото устройство	50 мм
A	347 мм
b	90 мм
C	160 мм
d	17 мм
F	175 мм
G1	100 мм
G2	170 мм
H	461 мм
h1	140 мм
i	60 мм
K	150 мм
M	144 мм
n	8
G3	70 мм
Тегло	29 кг
Оперативно задължение	S1 непрекъснато + S3-60%, 1200 цикъла/ч
Напрежение	AC 3-фазен, 380 V 50 Hz стандартно; 440–460 V 60 Hz по избор
Околна температура	−20 градуса до +40 градуса
Относителна влажност	По-малко или равно на 90%
защита	IP рейтинг по тласкащо устройство; корпус, подходящ за промишлена употреба на закрито
Подплата	Монтирана-карта, наличен не-азбестов половин-метал
