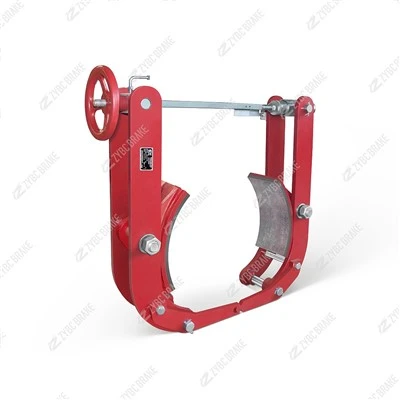

Висококачествена крачна хидравлична барабанна спирачка от серия TYW

1. Общ преглед на серията и основна функция

Серията TYW (T=крак, Y=хидравличен, W=барабан) е проектирана каторъчна предпазна спирачказа осигуряване на-иницииран от оператора контрол върху движението на машината. Основните му функции включват:

Спирачка,-контролирана от оператора: Позволяване на прецизно, постепенно забавяне или незабавно спиране на оборудването чрез въвеждане на крачен педал-критично за маневриране в тесни пространства (напр. складови мотокари) или позициониране на товари (напр. малки кранове).

Задържане на статично натоварване: Закрепване на товари на място, когато педалът е натиснат докрай, дори по време на продължителни паузи (напр. задържане на лебедка-окачен товар във въздуха-).

Аварийно ръчно спиране: Служи като резервна спирачна система в случай на повреда на основната система, като гарантира безопасността на оператора при високо-рискови сценарии.

Покривайки диаметри на барабана от 150–400 mm и изходен въртящ момент от 100–2000 N·m, серията е оптимизирана за приложения със средно-натоварване (1–10 тона), изискващи директен човешки контрол.

2. Принцип на работа

Серията TYW работи на aпринцип на хидравлично усилване, където ръчната сила на крака се преобразува в увеличено хидравлично налягане за задействане на спирачката. Неговият работен цикъл включва три ключови състояния:

2.1 1. Освобождаване на спирачката (нормална работа)

Когато операторът не натиска крачния педал, хидравличната система на спирачката е в отпуснато състояние. Вътрешните възвратни пружини прибират спирачните челюсти, създавайки празнина (0,3–0,5 mm) между челюстите и въртящия се барабан.

Барабанът (свързан със задвижващия вал на машината) се върти свободно, позволявайки на оборудването да се движи (напр. движение на мотокар, повдигане на лебедка).

2.2 2. Задействане на спирачката (контролирано спиране/задържане)

Контролирано спиране: Когато операторът натисне крачния педал, механична връзка задвижва малка хидравлична помпа (интегрирана в педалния възел). Тази помпа генерира хидравлично налягане (5–15 MPa), което се предава чрез маркучи към хидравличния цилиндър на спирачката.

Цилиндърът под налягане се удължава, притискайки спирачните челюсти към въртящия се барабан. Триенето между подплатата на обувките и барабана генерира спирачен момент, като силата е пропорционална на натиска на педала-позволявайки плавно, регулируемо забавяне.

Статично задържане: За продължителна сигурност на товара (напр. паркиране на мотокар или задържане на товар с лебедка), операторът натиска напълно педала и задейства заключващ механизъм (напр. резе на педала). Това поддържа хидравлично налягане, поддържайки обувките захванати с барабана без непрекъсната сила на краката.

2.3 3. Аварийно спиране

В случай на неочаквано движение или опасност, операторът може да натисне максимално педала. Това незабавно генерира върхово хидравлично налягане, задвижвайки обувките срещу барабана с пълна сила (номинален въртящ момент), за да спре бързо машината (по-малко или равно на 1,5 секунди при номинално натоварване).

3. Основна структура и ключови компоненти

Серията TYW се отличава със здрав,-ориентиран към потребителя дизайн с четири критични подсистеми:

3.1 1. крачен-педален хидравличен задвижващ блок

Крачен педал и връзка: Издръжлив -стоманен педал, свързан към лостова система, проектиран за удобна работа (ход на педала: 50–100 mm) и издръжливост при многократна употреба.

Интегрирана хидравлична помпа: Малка бутална помпа (монтирана близо до педала), която преобразува механичната сила на педала в хидравлично налягане. Включва възвратен клапан за поддържане на налягането, когато педалът е заключен.

Хидравлични маркучи и цилиндър: Маркучите за високо{0}}налягане (номинални за 20 MPa) свързват помпата към хидравличен цилиндър, монтиран на спирачния модул. Буталото на цилиндъра преобразува хидравличното налягане в линейна сила, за да задейства спирачните челюсти.

3.2 2. Барабанна спирачка

Спирачни челюсти: Двойни дъгообразни стоманени обувки (-въглеродна стомана с висока якост), оформени така, че да отговарят на диаметрите на барабана (150–400 mm). Те са подсилени, за да издържат на високи сили на триене и предотвратяват деформация.

Фрикционни накладки: Полу-метални или-композитни облицовки на базата на смола (μ по-голямо или равно на 0,40) с устойчивост на топлина до 350 градуса. Подплатите са занитвани към обувките за лесна смяна и дълъг живот на износване (по-голям или равен на 6000 работни часа).

Съвместимост с барабани: Проектиран за стандартни промишлени барабани (материал: 45# стомана или чугун) с дебелина 10–20 мм, осигурявайки широка съвместимост със задвижващи системи на машини.

3.3 3. Механизъм за връщане и заключване

Рън Спрингс: Стоманени-пружини с високо напрежение, които прибират спирачните челюсти и педала при отпускане на натиска, връщайки системата в състояние на „изключена спирачка“.

Заключване на педала: Механична ключалка (лост или щифт), която фиксира педала в натиснато положение, поддържайки хидравлично налягане за задържане на статично натоварване без намеса на оператора.

3.4 4. Компоненти за защита и монтаж

Анти{0}}корозионно покритие: Педалът, спирачната рамка и хидравличният цилиндър са покрити с епоксидна смола (дебелина по-голяма или равна на 80 μm) или поцинковани, за да издържат на ръжда, прах и влага-подходящи за употреба на открито (строителни обекти) или на закрито (складове).

Устойчиви-на вибрации стойки: Гумените втулки или амортисьорите на педала и спирачния модул намаляват предаването на вибрации, повишавайки комфорта на оператора и дълголетието на компонентите.

4. Основни характеристики и предимства

Серията TYW се отличава с ръчно управление и стабилна производителност, със следните основни предимства:

4.1 1. Интуитивно управление от оператора

Задействането на крачния-педал позволява на операторите да модулират спирачната сила прецизно-от критично значение за задачи като позициониране на товари или придвижване в тесни пространства (напр. мотокари в складове). Пропорционалната реакция на натиск осигурява плавно спиране-без рязко движение.

4.2 2. Хидравлично усилване на силата

Интегрираната помпа усилва силата на крака 5–10 пъти, което позволява на операторите да генерират висок спирачен момент (до 2000 N·m) с минимално физическо усилие-намалявайки умората на оператора по време на продължителна употреба.

4.3 3. Надеждно механично архивиране

За разлика от напълно автоматизираните спирачки, серията TYW разчита на ръчно въвеждане и хидравлично налягане, което я прави доверен резерв в случай на повреда на електрическата или пневматичната система-като повишава безопасността при критични операции.

4.4 4. Издръжливост и ниска-поддръжка

Тежко{0}}стоманените компоненти и хидравличните-налягане издържат на грубо боравене и тежки среди (напр. строителен прах, дъжд).

Фрикционните накладки се сменят лесно, а хидравличната течност (минерално масло) изисква само периодични проверки-свеждайки до минимум времето за престой при поддръжка.

4.5 5. Разнообразни опции за монтаж

Предлага се с монтиране на фланец или скоба, спирачката се адаптира към различни машини (кранове, лебедки, мотокари) без значителни модификации. Педалът може да се позиционира дистанционно (чрез удължени хидравлични маркучи) за ергономичен достъп на оператора.

5. Типични приложения

Серията TYW се използва широко в ръчно управлявани или полу{0}}автоматизирани машини, включително:

Малки кранове и подемници: Стрелови кранове, подемници за работилници и преносими портални кранове-за прецизно позициониране на товара и аварийно спиране.

Мотокари и колички за материали: Промишлени мотокари, теглещи трактори и тежкотоварни-колички-за паркиране, контрол на спускане и сигурност на товара.

Лебедки и тегличи: Ръчни или полу{0}}електрически лебедки (строителни, морски или-офроуд)-за контролирано спускане и задържане на товари.

Строителна техника: Мини багери, мини{0}}товарачи и бетонобъркачки-за безопасно маневриране на работните площадки.
